✨ QuickDraw – Bộ công cụ vẽ nhanh & chuẩn hóa bản vẽ CAD cho kỹ sư kết cấu

Trong quá trình triển khai bản vẽ CAD, kỹ sư kết cấu thường xuyên phải thực hiện hàng loạt thao tác lặp đi lặp lại nhưng tốn nhiều thời gian như: vẽ trục, offset cấu kiện, canh DIM, chỉnh text, đổi layer, căn chỉnh ký hiệu, sửa nhiều chi tiết nhỏ nhưng không thể bỏ qua.

Những công việc này không khó về mặt kỹ thuật, nhưng khi thực hiện thủ công lại:

• Tiêu tốn nhiều thời gian
• Dễ phát sinh sai sót
• Làm giảm hiệu suất làm việc tổng thể

QuickDraw được phát triển để giải quyết chính “phần việc thầm lặng” đó.

QuickDraw là bộ công cụ vẽ nhanh và chuẩn hóa bản vẽ trong CAD, giúp kỹ sư kết cấu:

• Rút gọn đáng kể số thao tác vẽ
• Chuẩn hóa bản vẽ theo cùng một quy ước
• Tăng tốc độ triển khai hồ sơ mà không làm thay đổi thói quen làm việc quen thuộc

👉 Mọi lệnh của QuickDraw đều hướng tới một mục tiêu duy nhất:
biến CAD trở nên “nhanh tay” hơn với kỹ sư kết cấu.

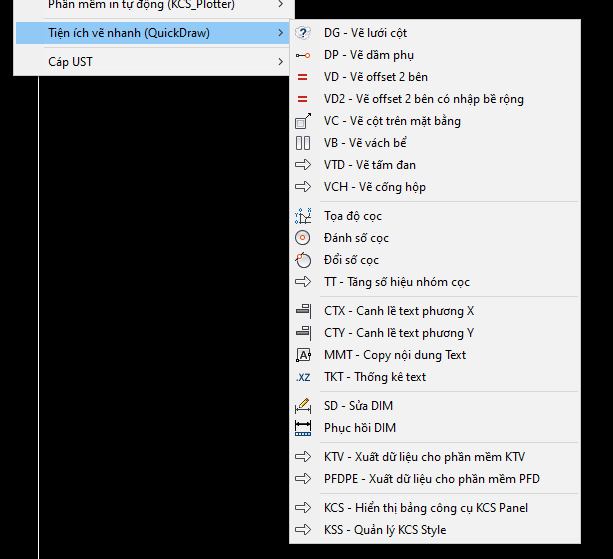

🔧 Giới thiệu chi tiết các chức năng của QuickDraw

Là trung tâm các lệnh vẽ nhanh, hỗ trợ kỹ sư xử lý những thao tác CAD lặp đi lặp lại một cách nhanh – chính xác – đồng bộ.

▸ Nhóm vẽ cấu kiện

Hỗ trợ vẽ nhanh các đối tượng hình học phục vụ triển khai kết cấu:

• Vẽ offset 2 bên / offset có chiều rộng: tạo nhanh dầm, tường, vách
• Vẽ dầm phụ, vẽ cột trên mặt bằng
• Vẽ lưới cột: chuẩn, đều, dễ quản lý
• Vẽ cáp UST (1 kéo / 2 kéo)
• Vẽ BreakLine (X, Y, kép) đúng quy ước
• Vẽ lỗ kỹ thuật MEP
• Vẽ mặt cắt cầu thang tự động

▸ Nhóm hiệu chỉnh đối tượng

Giúp chỉnh sửa và quản lý dữ liệu bản vẽ an toàn, hiệu quả:

• Cố định / bỏ cố định giá trị DIM
• Copy cao độ nhanh, chính xác
• Thống kê text trong vùng chọn
• Đổi số hiệu nhóm cọc hàng loạt
• Lấy tọa độ cọc theo hệ VN2000

▸ Nhóm DIM nhanh

Các lệnh DIM được tối ưu cho bản vẽ kết cấu:

• DIM trái / phải theo phương X
• DIM liên tục
• DIM định vị cọc, đài cọc, cột

🔹 Công cụ vẽ bể

Hỗ trợ triển khai nhanh các hạng mục bể thường gặp:

• Vẽ bể bê tông cốt thép, bể nước, bể phốt
• Vẽ vách bể, tấm đan
  → Giúp chuẩn hóa hình học và tiết kiệm thời gian triển khai chi tiết.

🔹 Chi tiết cọc

Hỗ trợ triển khai phần móng cọc:

• Triển khai nhanh chi tiết cọc
• Vẽ bản vẽ địa chất
• Tạo mô hình cọc phục vụ thiết kế và kiểm tra

🔹 Triển khai cốt thép

Hỗ trợ triển khai cốt thép theo thiết lập người dùng:

• Giảm tối đa thao tác vẽ thủ công
• Chuẩn hóa cách thể hiện cốt thép trên bản vẽ
