Thiết kế cột bê tông đổ chéo đỡ dầm consơn

Thiết kế cột bê tông đổ chéo đỡ dầm consơn

30-05-2024, 22:30

Em chào anh Hùng và mọi người.

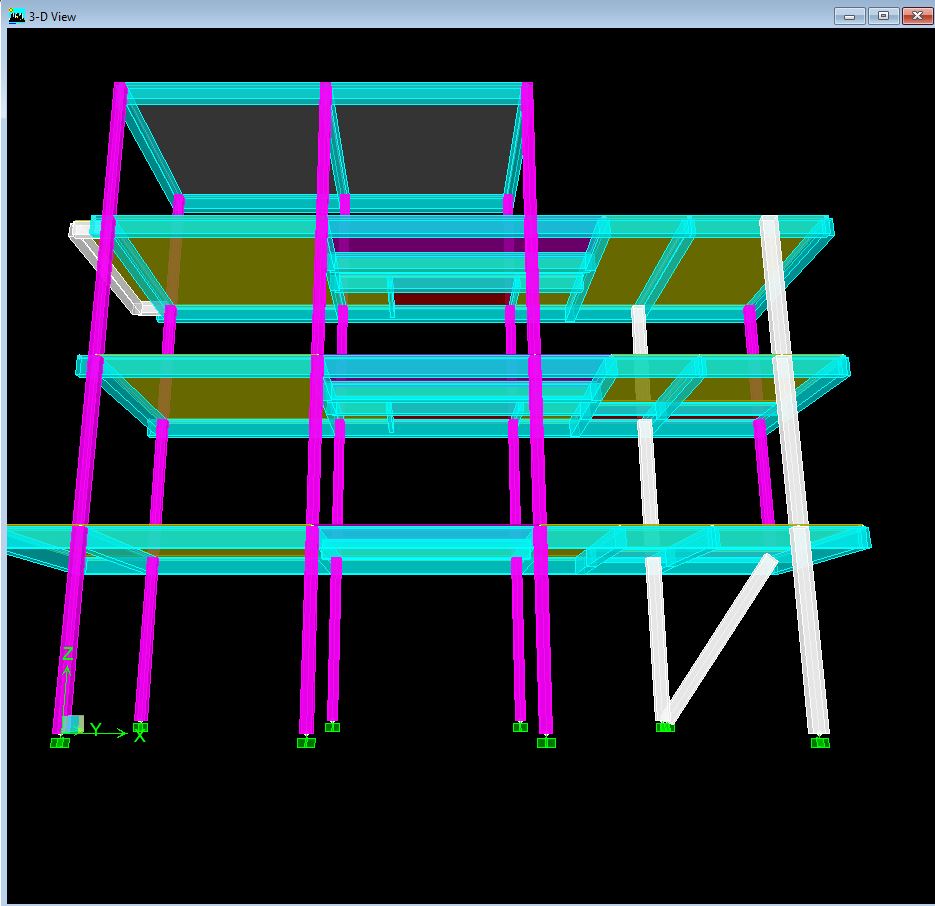

Em có công trình đang thiết kế đổ cột bê tông chéo từ chân nền ra 3m đỡ dầm conson, phía trên conson có cấy hệ cột dầm và xây lên 2 tầng nữa ( như hình). Anh Hùng cho em hỏi:

1. Công trình này làm có đảm bảo an toàn không?

2. Nếu làm được thì tính toán, bố trí kích thước cột và thép cột như thế nào cho đảm bảo?

3. Cần đặc biệt lưu ý vấn đề gì trong quá trình tính toán kết cấu cột công trình dạng như này?

4. Phần chân cột là giao của cột đổ thẳng và cột đổ chéo( như hình) thì nên đặt thép cột như thế nào( thép cột chéo sẽ đặt chéo theo cột tới chân đài móng hay sẽ bẻ thẳng ở chân cột cos 0.00)

Anh vui lòng giải đáp giúp em với nhé. Em cảm ơn Anh!

1

dinhtuan2411

Bài viết: 8

Số lượt thích: 1

Tham gia: 20/06/2023

RE: Thiết kế cột bê tông đổ chéo đỡ dầm consơn

31-05-2024, 14:08

dinhtuan2411

Em chào anh Hùng và mọi người.

Em có công trình đang thiết kế đổ cột bê tông chéo từ chân nền ra 3m đỡ dầm conson, phía trên conson có cấy hệ cột dầm và xây lên 2 tầng nữa ( như hình). Anh Hùng cho em hỏi:

1. Công trình này làm có đảm bảo an toàn không?

2. Nếu làm được thì tính toán, bố trí kích thước cột và thép cột như thế nào cho đảm bảo?

3. Cần đặc biệt lưu ý vấn đề gì trong quá trình tính toán kết cấu cột công trình dạng như này?

4. Phần chân cột là giao của cột đổ thẳng và cột đổ chéo( như hình) thì nên đặt thép cột như thế nào( thép cột chéo sẽ đặt chéo theo cột tới chân đài móng hay sẽ bẻ thẳng ở chân cột cos 0.00)

Anh vui lòng giải đáp giúp em với nhé. Em cảm ơn Anh!

Chào em, công trình có cột chéo không phải là hiếm.

Nếu để ý thì chùa một cột cũng là một dạng công trình như thế, nó có các vai chéo để chuyển lực dọc ở biên về cột giữa.

Việt Nam cũng như trên thế giói có nhiều kết cấu dạng như thế, em có thể search Google với từ khóa: Inclined Column

Việc tính cho cột này cũng giống như tính các cột thông thường, đó là áp dụng quy trình tính cấu kiện chịu nén - uốn đồng thời. Phần mềm phân tích ra được nội lực, em có thể tính trực tiếp trong Etabs hoặc sử dụng modul đơn lẻ của phần mềm tính toán thiết kế cốt thép cột RCC

Thép cột neo vào đài móng nên để theo phương của cột, với lưu ý chỉ cần đủ chiều dài neo là được, không cần kéo dài tới hết đáy móng; miễn là quá trình thi công có biện pháp giữ ổn định các thanh thép chờ trong quá trình đổ bê tông (buộc vào lồng thép chờ của cột thẳng đứng)

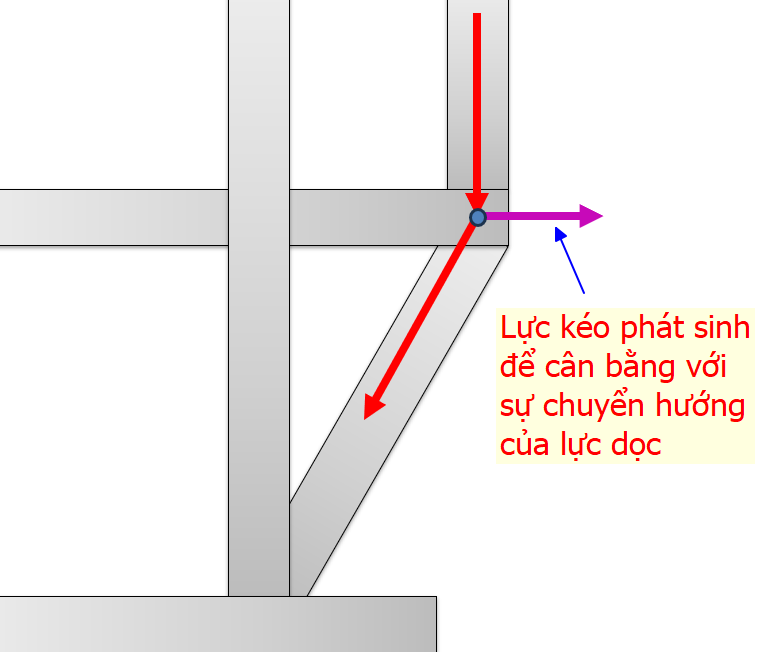

Điều quan trọng và thường ít được quan tâm chính là phần lực kéo xuất hiện trong dầm và cốt thép dầm cần được bổ sung để chịu được lực kéo. Chúng ta vẫn biết cấu kiện bê tông khả năng chịu kéo kém và khi độ dốc của cột càng bé thì lực kéo xuất hiện càng lớn. Dầm lúc này là cầu kiện chịu kéo uốn chứ không chỉ là cấu kiện chịu uốn . Các lưu ý bao gồm:

  • Cần tính toán bổ sung lượng thép chịu kéo trong dầm, lực kéo này tập trung ở phần đầu dầm do đó cốt thép cần được bố trí tối thiểu trong nhịp đầu (nhịp công xôn)
  • Trong sơ đồ tính, nếu dùng giả thiết sàn tuyệt đối cứng thì sàn sẽ hấp thụ hết lực kéo và do đó kết quả phân tích không nhận thấy được giá trị lực kéo trong dầm. Lúc này cần gỡ không gán Diaphragm để cho lực kéo xuất hiện trong dầm; hoặc dùng công thức cơ học cân bằng lực thông thường để tính toán lực kéo đó
  • Lượng cốt thép trong dầm có thể tính bằng lượng thép chịu uốn + lượng thép chịu kéo. Hoặc sử dụng mô đun tính cột đơn lẻ để kiểm tra cho dầm. Việc tính thép dầm trong Etabs sẽ không chính xác nếu sử dụng công thức tính cho dầm (chỉ chịu uốn)

3

Hồ Việt Hùng

Bài viết: 1,820

Số lượt thích: 191

Tham gia: 21/03/2012

RE: Thiết kế cột bê tông đổ chéo đỡ dầm consơn

01-06-2024, 17:16

Vâng anh. Em cảm ơn Anh nhé!

0

dinhtuan2411

Bài viết: 8

Số lượt thích: 1

Tham gia: 20/06/2023

RE: Thiết kế cột bê tông đổ chéo đỡ dầm consơn

17-06-2024, 10:55

Hồ Việt Hùng

Chào em, công trình có cột chéo không phải là hiếm.

Nếu để ý thì chùa một cột cũng là một dạng công trình như thế, nó có các vai chéo để chuyển lực dọc ở biên về cột giữa.

Việt Nam cũng như trên thế giói có nhiều kết cấu dạng như thế, em có thể search Google với từ khóa: Inclined Column

Việc tính cho cột này cũng giống như tính các cột thông thường, đó là áp dụng quy trình tính cấu kiện chịu nén - uốn đồng thời. Phần mềm phân tích ra được nội lực, em có thể tính trực tiếp trong Etabs hoặc sử dụng modul đơn lẻ của phần mềm tính toán thiết kế cốt thép cột RCC

Thép cột neo vào đài móng nên để theo phương của cột, với lưu ý chỉ cần đủ chiều dài neo là được, không cần kéo dài tới hết đáy móng; miễn là quá trình thi công có biện pháp giữ ổn định các thanh thép chờ trong quá trình đổ bê tông (buộc vào lồng thép chờ của cột thẳng đứng)

Điều quan trọng và thường ít được quan tâm chính là phần lực kéo xuất hiện trong dầm và cốt thép dầm cần được bổ sung để chịu được lực kéo. Chúng ta vẫn biết cấu kiện bê tông khả năng chịu kéo kém và khi độ dốc của cột càng bé thì lực kéo xuất hiện càng lớn. Dầm lúc này là cầu kiện chịu kéo uốn chứ không chỉ là cấu kiện chịu uốn . Các lưu ý bao gồm:

  • Cần tính toán bổ sung lượng thép chịu kéo trong dầm, lực kéo này tập trung ở phần đầu dầm do đó cốt thép cần được bố trí tối thiểu trong nhịp đầu (nhịp công xôn)
  • Trong sơ đồ tính, nếu dùng giả thiết sàn tuyệt đối cứng thì sàn sẽ hấp thụ hết lực kéo và do đó kết quả phân tích không nhận thấy được giá trị lực kéo trong dầm. Lúc này cần gỡ không gán Diaphragm để cho lực kéo xuất hiện trong dầm; hoặc dùng công thức cơ học cân bằng lực thông thường để tính toán lực kéo đó
  • Lượng cốt thép trong dầm có thể tính bằng lượng thép chịu uốn + lượng thép chịu kéo. Hoặc sử dụng mô đun tính cột đơn lẻ để kiểm tra cho dầm. Việc tính thép dầm trong Etabs sẽ không chính xác nếu sử dụng công thức tính cho dầm (chỉ chịu uốn)

anh Hùng ơi anh có bản vẽ kiểu cột chéo này ko ạ? anh cho em xin tham khảo với ạ, em cảm ơn anh

0

Trần Linh

Bài viết: 1

Số lượt thích: 0

Tham gia: 28/04/2024

RE: Thiết kế cột bê tông đổ chéo đỡ dầm consơn

19-06-2024, 18:13

Trần Linh

anh Hùng ơi anh có bản vẽ kiểu cột chéo này ko ạ? anh cho em xin tham khảo với ạ, em cảm ơn anh

Hi em, anh không có bản vẽ cho cột chéo đó em ạ. Quy mô bé ít khi gặp

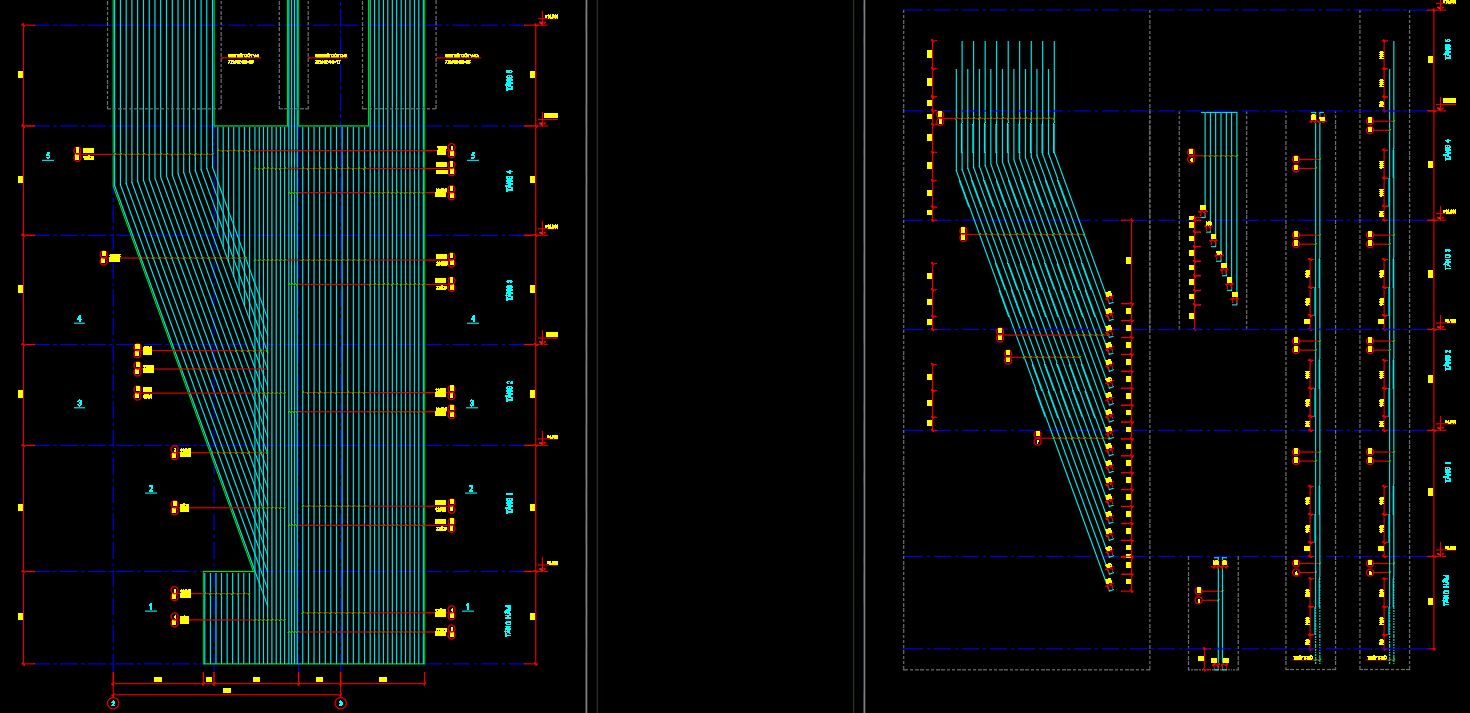

Ở quy mô hớn hơn thì anh có xử lý vách cho công trình 26 tầng ở tầng 1 bị chéo như thế, hình đính kèm

0

Hồ Việt Hùng

Bài viết: 1,820

Số lượt thích: 191

Tham gia: 21/03/2012

RE: Thiết kế cột bê tông đổ chéo đỡ dầm consơn

21-06-2024, 14:17

dinhtuan2411

Em chào anh Hùng và mọi người.

Em có công trình đang thiết kế đổ cột bê tông chéo từ chân nền ra 3m đỡ dầm conson, phía trên conson có cấy hệ cột dầm và xây lên 2 tầng nữa ( như hình). Anh Hùng cho em hỏi:

1. Công trình này làm có đảm bảo an toàn không?

2. Nếu làm được thì tính toán, bố trí kích thước cột và thép cột như thế nào cho đảm bảo?

3. Cần đặc biệt lưu ý vấn đề gì trong quá trình tính toán kết cấu cột công trình dạng như này?

4. Phần chân cột là giao của cột đổ thẳng và cột đổ chéo( như hình) thì nên đặt thép cột như thế nào( thép cột chéo sẽ đặt chéo theo cột tới chân đài móng hay sẽ bẻ thẳng ở chân cột cos 0.00)

Anh vui lòng giải đáp giúp em với nhé. Em cảm ơn Anh!

  Hi, anh!

Với tình huống này của anh mình có thể chém gió với anh như sau:

1. Bản chất vấn đề: Trong mọi vấn đề nói chung và trong công việc của người làm kết cấu nói riêng thì cái ban đầu thường là cái khó. (ví dụ: Vấn đề xã hội - đơn cữ như các trai tân chưa từng có kính nghiệm tình trường thì xem việc cưa cẩm đổ một cô gái trẻ xem đó lài bài toán quá khó, nhưng khi đã "xồn xồn" có kinh nghiệm cưa được một cô một cách ngon lành thì các lần sau việc "cua", cưa cẩm không cò là vấn đề khó (nếu không muốn nói là quá dễ). Vấn đề kỹ thuật: cũng vậy Nó chỉ khó nếu đó là cv hiếm gặp, và hiếm gặp thường là cá biệt - quá khó hoặc ít va chạm... ví dụ như kêu một anh KS mới mà thiết kế sàn deck thử mà xem. hihi. .. nhiều ảnh sẽ lẵn lặn làm hoặc "chuồn" luôn. hihi.

2. Hướng giải quyết bài toán: Tiếp cận bài toán từ việc tải trọng tác động, đặc trưng cấu kiện ("cột xiên" làm việc dưới dạng nào là chủ yếu, dầm trên chịu kéo nó phải tính như thế nào???....- Những vnấ đề này đc SM HVS giúp bạn rồi...hihi) Công cụ và lý thuyết kiểm tra... và tính như thế nào thì bố trí như thế ấy...Cốt dọc: kéo lệch tâm, nén lệt tâm, uốn thuẩn túy,...; Cốt ngang, xiên: Chống cắt, xoắn.... từ đó đưa ra cấu tạo và bố trí đúng đắn.

Tóm lại: Trường hợp của anh không khó vì quá khó mà khó vì ít có trong thực tế (nếu là dầm cột,...thì KS nào cũng là đc anh nhĩ). Và vấn đề cò lại là kiểm tra đúng, đủ và Detail từ tổng thể đế chi tiết. Và điều quang trọng là phải quyết đoán. Cò nếu ko tự tin nữa thì đem cá bài toán định tính post lên đây để anh em xem tv giúp. (Khó có ai giúp anh làm nhưng công việc cụ thể của anh, nhưng nếu anh có cái cụ thể thì cái đánh giá mình nghĩ chắc không ít hơn một nguòi giúo đc anh. (hihi)... Vài lời chém gió! Thân.

P/S: Theo mình thì bài toán của anh còn cần cẩn thận với nút  cột, vị trí cái dầm xiên "cắm vào" nếu cổ cột cao thì đáng kể đó nhe. (trong một số sơ đồ nót này phát sinh momen ngẩu lực lớn đó)



0

HCSIEM

Bài viết: 102

Số lượt thích: 57

Tham gia: 12/10/2021
