AutoCAD - Sửa lỗi Text trong DIM bị nhảy kích thước khi Move hoặc Copy

rong một số bản vẽ, bạn có thể gặp trường hợp kích thước của TEXT trong DIM bị thay đổi (kích thước Text to lên hoặc bé đi) khi Move hoặc Copy DIM, mặc dù cỡ chữ trong DIM đã được xác định và có giá trị cố định trong DimStyle

AutoCAD - Sửa lỗi Text trong DIM bị nhảy kích thước khi Move hoặc Copy

Nguyên nhân rất đơn giản, đó là do mỗi kiểu DIM (DimStyle) đều được gán kèm theo một kiểm TEXT (TextStyle), và cỡ chữ của DIM sẽ bị gán giá trị theo cỡ chữ của TextStyle này. Để khắc phục, bạn cần đặt cỡ chữ của các TextStyle về bằng 0. Các bước thực hiện như sau.

1. Truy cập cửa sổ Dimension Style Manager

Có thể click vào nút lệnh trong hình phía dưới, hoặc theo menu: Format > Dimention Style

Ảnh bài viết

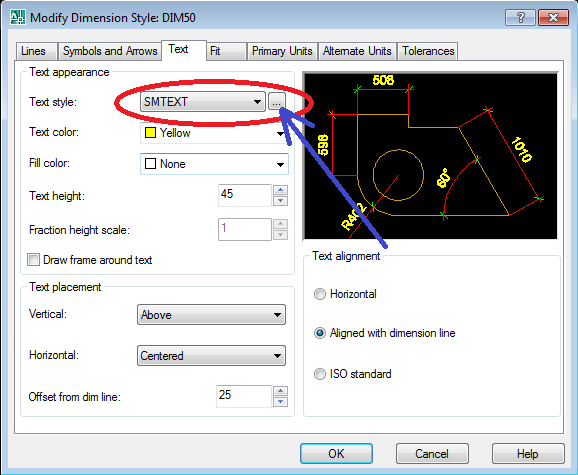

2. Truy cập của sổ Modify Dimension Style để hiệu chỉnh kiểu DIM

Trong cửa sổ này, bạn sẽ thấy kiểu Text được gán cho DIM trong tab Text, click vào nút 3 chấm (...) cạnh kiểu Text

Ảnh bài viết

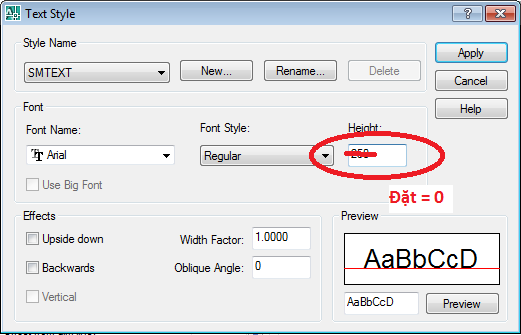

3. Thay đổi giá trị Height của kiểu Text về bằng 0

Ảnh bài viết
